シリンジポンプ
研究実験・生産設備や製品組込用途として

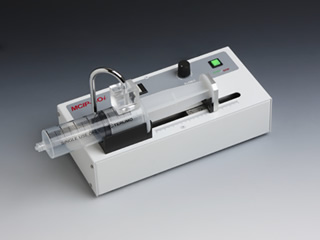

MCIP-BOi
軽量小型タイプ
MCIPシリーズ中で簡易タイプの要望に答えた軽量小型タイプのシリンジポンプです。定速性の特長はそのままシンプルに操作出来ます。速度の可変範囲は下記より選択して下さい。
MCIPシリーズ中で簡易タイプの要望に答えた軽量小型タイプのシリンジポンプです。定速性の特長はそのままシンプルに操作出来ます。速度の可変範囲は下記より選択して下さい。
仕様項目
| 型式 | MCIP-BOi |
| 電源 | DC12V 1A│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 使用対応シリンジ | 1〜50ml(ディスポシリンジ) ※硝子シリンジ装着対応 |
| 駆動モーター | 2相ギア付ステッピングモーター |
| ドライバー | 2相ステッピングモーター用ドライバー |
| 最大推力 | MAX約4kgf |
| ストローク | 最大84mm |
| 再現精度 | ±0.5%以内 |
| 移動方向 | 吐出・吸引 |
| 移動速度可変 | 有(アナログ可変) |
| タイプ別速度範囲 | 4.0〜45.2mm/分(1/100) 2.8〜30.2mm/分(1/150) 2.0〜22.6mm/分(1/200) 1.4〜15.1mm/分(1/300) 0.7〜7.5mm/分(1/600) ※ソフト変更により速度範囲を1/2に対応 |
| 外形寸法・重量 | w215.6×d101×h57.8、1.2kg |

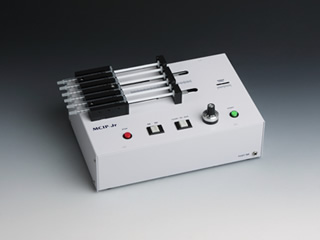

マルチタイプ 簡易型
マルチタイプの簡易型シリンジポンプです。
2連〜6連まで対応。又、過負荷センサーを搭載しています。速度の可変範囲は下記より選択して下さい。
マルチタイプの簡易型シリンジポンプです。
2連〜6連まで対応。又、過負荷センサーを搭載しています。速度の可変範囲は下記より選択して下さい。
仕様項目
| 型式 | MCIP-Jr |
| 電源 | DC12V 1A│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 使用対応シリンジ | 1〜50ml(ディスポシリンジ) ※硝子シリンジ装着対応 |
| チャンネル数 | 2〜6チャンネル ※シリンジサイズにより異なります |
| 駆動モーター | 2相ギア付ステッピングモーター |
| 最大推力 | MAX約4kgf |
| ストローク | 最大82mm |
| 再現精度 | ±0.5%以内 |
| 移動方向 | 吐出・吸引 |
| 移動速度可変 | 有(アナログ可変) |
| 過負荷検出センサー | 有(可調整) |
| タイプ別速度範囲 | 4.0〜45.2mm/分(1/100) 2.8〜30.2mm/分(1/150) 2.0〜22.6mm/分(1/200) 1.4〜15.1mm/分(1/300) 0.7〜7.5mm/分(1/600) ※ソフト変更により速度範囲を1/2に対応 |
| 外形寸法・重量 | w226×d147×h81、2.2kg |
別置きのカウンターを接続して量設定に対応しています。
詳細はお問合せ下さい。
詳細はお問合せ下さい。

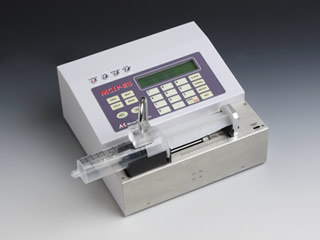

MCIP-IIIのコンパクトタイプ
MCIP-III型の機能を踏襲し、コンパクトに生まれ変わったニューバージョンです。過負荷検知機能、シリンジデーター格納や通信インターフェイスなど様々な機能を盛り込んでいます。
MCIP-III型の機能を踏襲し、コンパクトに生まれ変わったニューバージョンです。過負荷検知機能、シリンジデーター格納や通信インターフェイスなど様々な機能を盛り込んでいます。
仕様項目
| 型式 | MCIP-IIIS |
| 電源 | DC12V 1A│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 使用対応シリンジ | 1〜50ml(ディスポシリンジ) ※変更により硝子シリンジ装着対応 |
| 駆動モーター | 2相ステッピングモーター |
| ドライバー | マイクロステップ(1分割、2分割、8分割、16分割) |
| 最大推力 | MAX約9kgf |
| 吐出速度設定範囲 | 0.011ml/hr〜727ml/min(50mlシリンジ 1分割時) |
| 吸引速度設定範囲 | 0.011ml/hr〜727ml/min(50mlシリンジ 1分割時) |
| 吐出量設定範囲 | 0.001〜999.999ml |
| 分割数切替SW | 有(分割1、2、8、16設定) |
| 過負荷検出センサー | 有(レベル調整付) |
| 外部切替バルブ | 連動対応 |
| インターフェイス | RS-232C(d-sub9) |
| 外形寸法・重量 | w206.4×d206×h93、2.8kg |
付加機能
- シリンジデータ格納…9データ
- 動作速度データ格納…5データ
- 吐出データ格納………200データ
- グラムモード格納……200データ
- 時間モード格納………200データ
- 動作速度データ格納…5データ

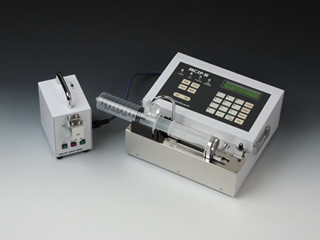

機能を盛り込んだハイエンドモデル
20余年間、各分野からのご指導、要望から機能を盛り込んだハイエンドモデルです。超微少量から高速動作に対応し、微圧過負荷検出、高トルク推力は28kgf
※ソフトの変更、追加については事前に御相談下さい。※外部切替バルブはオプションです。
20余年間、各分野からのご指導、要望から機能を盛り込んだハイエンドモデルです。超微少量から高速動作に対応し、微圧過負荷検出、高トルク推力は28kgf
※ソフトの変更、追加については事前に御相談下さい。※外部切替バルブはオプションです。
仕様項目
| 型式 | MCIP-III |
| 電源 | DC24V 2A│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 使用対応シリンジ | 1〜100ml(ディスポシリンジ) ※硝子シリンジ装着対応 |
| 駆動モーター | 5相ステッピングモーター |
| ドライバー | 5相用マイクロステップ |
| 最大推力 | 最大約28kgf |
| 吐出速度設定範囲 | 0.011ml/hr〜1395ml/min(100mlシリンジ 1分割時) |
| 吸引速度設定範囲 | 0.011ml/hr〜1395ml/min(100mlシリンジ 1分割時) |
| 吐出量設定範囲 | 0.001〜9999.999ml |
| 分割数切替SW | 有(分割1〜200設定) |
| 過負荷検出センサー | 有(レベル調整付) |
| 外部切替バルブ | 連動対応 |
| インターフェイス | RS－232C(d-sub9) |
| 外形寸法・重量 | w260(276)×d240.2(247)×h111(最大142.5)、5.8kg |
※他に過負荷検出センサーを搭載しないMCIP-Ⅳ型もあります。
詳細はお問合せ下さい。
詳細はお問合せ下さい。
付加機能
- シリンジデータ格納…9データ
- 動作速度データ格納…5データ
- 吐出データ格納 ………200データ
- グラムモード格納……200データ
- 時間モード格納………200データ
- 動作速度データ格納…5データ

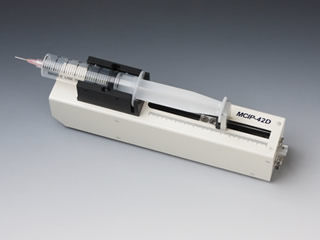

シリンジドライブユニット
シリンジ駆動部分のユニットです。長時間低速運転や複数の独立制御運転などに最適です。最大搭載は100mlシリンジまで。
専用コントローラー：DPCO-II│簡易型専用コントローラー：APCO-I
シリンジ駆動部分のユニットです。長時間低速運転や複数の独立制御運転などに最適です。最大搭載は100mlシリンジまで。
専用コントローラー：DPCO-II│簡易型専用コントローラー：APCO-I
仕様項目
| 型式 | MCIP-42D |
| 使用対応シリンジ | 1〜100mlディスポシリンジ又は、1〜100ml硝子シリンジ |
| モーター | 2相(又は5相)ステッピングモーター |
| 最小分解能 | 0.003mm/パルス(5相モーター使用時) |
| 最大推力 | MAX約16kgf |
| 最大ストローク | 120mm |
| 1回転時ストローク | 1.5mm/回転 |
| 接続コネクター | D-Sub15 |
最小タイプのシリンジドライブユニット
25角の小型モーターを使ったシリンジドライブユニットの最小タイプです。長時間低速運転や複数の独立制御運転などに最適です。
※使用する液剤によりシリンジ材質、容量など 御相談に応じます。
専用コントローラー：DPCO-II│簡易型専用コントローラー：APCO-I
25角の小型モーターを使ったシリンジドライブユニットの最小タイプです。長時間低速運転や複数の独立制御運転などに最適です。
※使用する液剤によりシリンジ材質、容量など 御相談に応じます。
専用コントローラー：DPCO-II│簡易型専用コントローラー：APCO-I
仕様項目
| 型式 | MCIP-25D |
| 使用対応シリンジ | 1〜30mlディスポシリンジ又は、1〜10ml硝子シリンジ |
| モーター | 2相(又は5相)ステッピングモーター |
| 最小分解能 | 0.002mm/パルス(5相モーター使用時) |
| 最大推力 | MAX約3.6kgf |
| 最大ストローク | 75mm |
| 1回転時ストローク | 1mm/回転 |
| 接続コネクター | D-Sub15 |

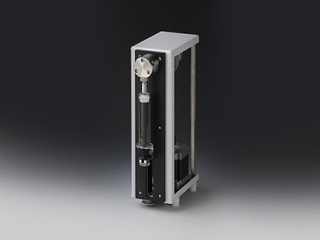

MCIP-42PSV3 / MCIP-56PSV3
(高トルクタイプ)
組込型シリンジポンプ
機器・装置への組込やOEMに対応致します。
仕様変更、追加仕様などのご要望は御相談下さい。
機器・装置への組込やOEMに対応致します。
仕様変更、追加仕様などのご要望は御相談下さい。
仕様項目
MCIP-42PSV3
| 型式 | MCIP-42PSV3 |
| 搭載シリンジ | ディスポシリンジ、精密硝子シリンジなど |
| 駆動モーター | ステッピングモーター |
| バルブ駆動モーター | DCモーター又はステッピングモーター |
| 最大ストローク | 70mm |
| 移動速度 | 4mm/秒 |
| 分解能(移動距離) | 0.005mm/パルス(フルステップ時) |
| 三方切替弁 | 付き |
| 最大推力 | 約12kgf |
MCIP-56PSV3(高トルクタイプ)
| 型式 | MCIP-56PSV3 |
| 搭載シリンジ | ディスポシリンジ、精密硝子シリンジなど |
| 駆動モーター | ステッピングモーター |
| バルブ駆動モーター | DCモーター又はステッピングモーター |
| 最大ストローク | 70mm |
| 移動速度 | 4mm/秒 |
| 分解能(移動距離) | 0.005mm/パルス(フルステップ時) |
| 三方切替弁 | 付き |
| 最大推力 | 約35kgf |

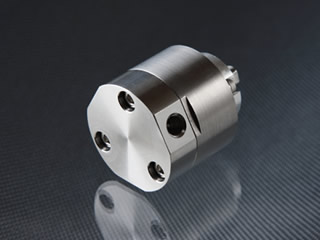

精密三方バルブ
ポート切替時に容積変化(移動)を抑えた面バルブタイプです。
ポート切替時に容積変化(移動)を抑えた面バルブタイプです。
仕様項目
| 型式 | SV3 |
| 接液部材質 | ステンレス、PEEK、テフロン |
| ポート | M6 |
| オリフィス | 1.2mm |
| 耐圧 | 約0.5MPa |

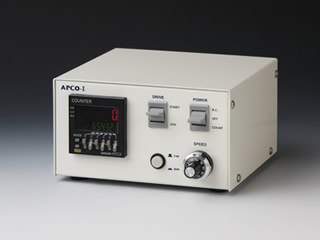

シリンジポンプ用簡易コントローラー
仕様項目
| 型式 | APCO-I |
| 電源 | DC12V ※ACアダプター付属 |
| ドライバー | 2相ステッピングモーター用 |
| モード設定 | 連続/リモート/カウンター |
| 速度可変 | 可変抵抗器(3600°/10回転) |
| 移動方向 | 切替可 |
| 外形寸法・重量 | w150×d137×h81、1.5kg |

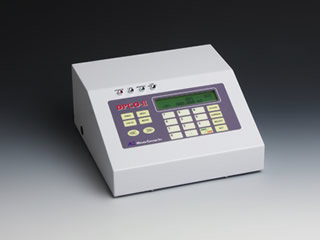

シリンジポンプ用デジタル対応コントローラー
プログラム内容については御相談下さい。
プログラム内容については御相談下さい。
仕様項目
| 型式 | DPCO-II |
| 電源 | DC12/24V ※ACアダプター付属 |
| 吐出量設定範囲 | 0.001〜9999.999ml デジタル設定(テンキー入力) |
| 吸引量設定範囲 | 0.001〜9999.999ml デジタル設定(テンキー入力) |
| 吐出・吸引データ格納 | 200/200又は1000データ |
| シリンジデータ格納 | 9データ |
| 切替バルブ | 連動信号出力 |
| I/O | D－SUB15ピン |
| 通信インターフェイス | RS－232C(d－sub9) 1CH |
| 外形寸法・重量 | w202.4×d202×h92.4、2.2kg |
